La molienda industrial y los procesos catalíticos exigen materiales capaces de soportar tensiones mecánicas extremas, altas temperaturas y entornos químicos corrosivos sin contaminar el producto final. En sectores que van desde la fabricación de cerámica y la minería hasta el refinado petroquímico y la producción avanzada de baterías, los ingenieros y los profesionales de compras buscan continuamente medios que combinen durabilidad, eficiencia y pureza. Las esferas de alúmina, también conocidas como bolas cerámicas de alúmina, se han consolidado como una de las soluciones más versátiles para estas exigentes aplicaciones. Compuestas principalmente por óxido de aluminio (Al₂O₃), estas esferas de precisión ofrecen una combinación única de dureza, densidad e inercia química que los medios tradicionales de acero o vidrio simplemente no pueden igualar.

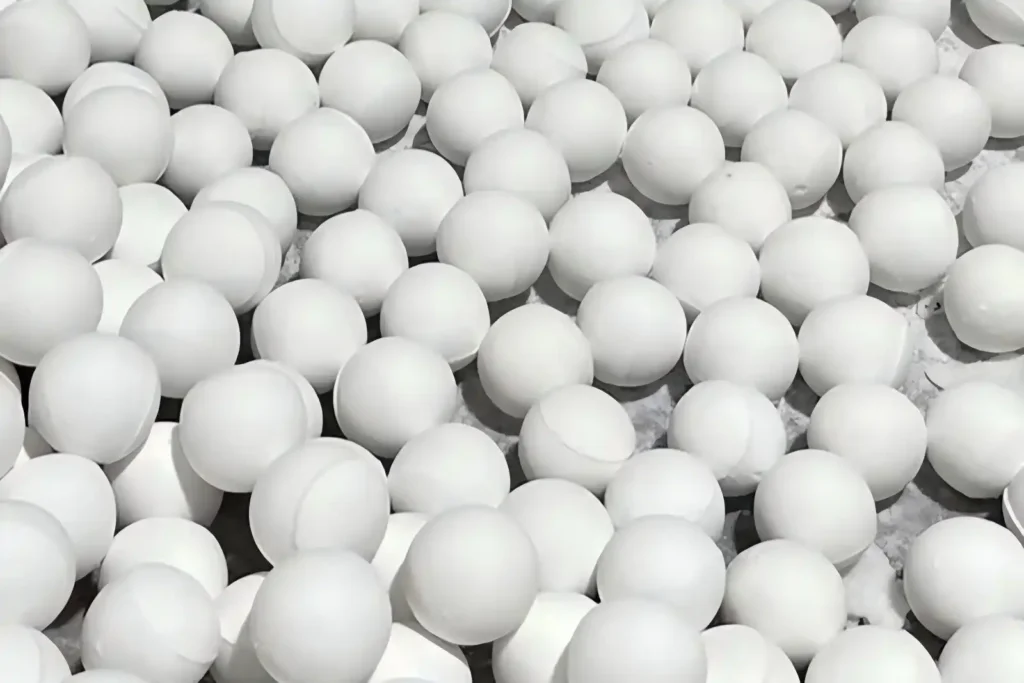

Las esferas de alúmina son bolas cerámicas de óxido de aluminio de alta pureza con una dureza según la escala de Mohs de aproximadamente 9, una densidad de entre 3,6 y 3,9 g/cm³ y una estabilidad química excepcional, lo que las convierte en la opción preferida como medios de molienda en molinos de bolas, soporte de lechos catalíticos en reactores petroquímicos y el procesamiento de polvos finos en más de una docena de sectores industriales.
La amplia gama de aplicaciones de las esferas de alúmina refleja su adaptabilidad a diferentes requisitos de rendimiento. Disponibles en grados de contenido de alúmina que van desde el 75% hasta el 99%, con diámetros que oscilan entre 0,5 mm y 120 mm, estas bolas cerámicas pueden adaptarse a objetivos específicos de intensidad de molienda, pureza y coste. El mercado mundial de las bolas cerámicas de alúmina fue con un valor aproximado de 1.80 mil millones de dólares estadounidenses en 2025 y se prevé que alcance los 3.50 mil millones de dólares estadounidenses en 2034, con una tasa de crecimiento anual compuesta del 7,69%. Esta expansión sostenida pone de relieve el papel cada vez más importante que desempeña este material en los procesos industriales a nivel mundial.
Índice
- ¿Qué son las esferas de alúmina y cómo se fabrican?
- ¿Cuáles son las principales propiedades físicas y químicas de las bolas cerámicas de alúmina?
- ¿Cuáles son las principales aplicaciones industriales de las esferas de alúmina?
- Cómo seleccionar el grado adecuado de esferas de alúmina para su aplicación
- ¿Cuáles son las perspectivas de mercado para las bolas cerámicas de alúmina?
¿Qué son las esferas de alúmina y cómo se fabrican?
Las esferas de alúmina son medios de molienda y soporte esféricos fabricados a partir de polvo de óxido de aluminio de alta pureza mediante un proceso de conformado y sinterización a alta temperatura, lo que da lugar a bolas cerámicas con una estructura cristalina densa de α-Al₂O₃ que ofrece una dureza extrema, resistencia al desgaste y estabilidad térmica.
La producción de esferas de alúmina comienza con una cuidadosa selección de las materias primas. El polvo de alúmina industrial de alta pureza es el ingrediente principal, complementado con pequeñas cantidades de sílice, óxidos de metales de tierras raras y aditivos de sinterización que influyen en la microestructura final y en las características de rendimiento. El polvo en bruto se somete a un riguroso proceso de refinamiento del tamaño de las partículas para garantizar una consistencia uniforme antes del moldeado. La fase de moldeado determina la forma y la densidad iniciales de la esfera y sigue uno de dos procesos principales, en función del grado de alúmina deseado.
El prensado isostático es el método preferido para los grados de alta pureza, normalmente aquellos que contienen alúmina con un contenido de 95% a 99%. En este proceso, el polvo se introduce en un molde flexible y se somete a una alta presión uniforme procedente de todas las direcciones, lo que da como resultado un cuerpo en bruto con una densidad excepcionalmente homogénea y un mínimo de defectos internos. A continuación, las esferas compactadas se sinterizan a temperaturas superiores a 1600 °C; durante este proceso, las partículas de polvo se fusionan mediante difusión en estado sólido, transformándose en la fase estable de corindón α-Al₂O₃. Este tratamiento a alta temperatura da como resultado un producto con una porosidad prácticamente nula, una dureza máxima y una resistencia mecánica excepcional.
En el caso de los grados de gama media, como la alúmina 92%, se suele emplear un proceso de laminado o conformación. El polvo se mezcla con aglutinantes orgánicos y se introduce en un granulador rotativo o una máquina formadora de bolas, donde va adquiriendo gradualmente formas esféricas mediante un movimiento de giro similar al que se utiliza en la elaboración de dulces. Las esferas conformadas se secan y, a continuación, se sinterizan a temperaturas igualmente elevadas. Aunque este método resulta más rentable, suele producir una densidad ligeramente inferior y una mayor porosidad residual en comparación con los equivalentes prensados isostáticamente. Independientemente del método de conformado, todas las esferas de alúmina se someten a estrictos controles de calidad que incluyen la medición de la densidad, ensayos de dureza, evaluación de la tasa de desgaste y verificación de la composición química con respecto a normas como la ASTM C1327 y la ISO 14703.
El proceso de sinterización controlada es fundamental para conseguir la estructura cristalina deseada. A temperaturas superiores a 1400 °C, las fases de transición de la alúmina se transforman de forma irreversible en α-Al₂O₃, la forma termodinámicamente estable caracterizada por una red de oxígeno hexagonal compacta en la que los iones de aluminio ocupan dos tercios de los intersticios octaédricos. Esta estructura cristalina es la responsable de la reconocida dureza y estabilidad química del material. El tamaño final del grano suele oscilar entre 2 y 8 micrómetros para los grados estándar y entre 1 y 3 micrómetros para las variantes de alta pureza, y, por lo general, los granos más finos se asocian con una mayor resistencia mecánica y menores índices de desgaste.
¿Cuáles son las principales propiedades físicas y químicas de las bolas cerámicas de alúmina?
Las esferas de alúmina presentan una dureza según la escala de Mohs de entre 8 y 9,2, una densidad de entre 3,27 y 3,90, una resistencia a la compresión superior a 2000 MPa en los grados de alta pureza, una absorción de agua inferior a 0,02%, y una inercia química casi total frente a ácidos y álcalis, con temperaturas máximas de servicio que alcanzan los 1700 °C, dependiendo del contenido de alúmina.
Las propiedades físicas de las esferas de alúmina varían de forma sistemática en función de su contenido en alúmina, y la tabla siguiente resume los parámetros clave para toda la gama de calidades de interés comercial. Estos valores son elaborado a partir de las especificaciones técnicas del fabricante y de datos de referencia del sector que abarca toda la gama, desde un contenido de alúmina de 75% hasta 99%.
| Propiedad | 75% Al₂O₃ | 85% Al₂O₃ | 90% Al₂O₃ | 92% Al₂O₃ | 95% Al₂O₃ | 99% Al₂O₃ |
| Dureza de Mohs | 8 | 8 | 9 | 9 | 9 | 9.2 |
| Densidad (g/cm³) | 3.27 | 3.50 | 3.55 | 3.60 | 3.65 | 3.70+ |
| Absorción de agua (%) | 0.02 | 0.02 | 0.02 | 0.01 | 0.01 | 0.01 |
| Contenido de Fe₂O₃ (%) | 0.5 | 0.2 | 0.01 | 0.01 | 0.01 | 0.01 |
| Índice de desgaste (%) | 0.20 | 0.20 | 0.20 | 0.15 | 0.10 | 0.10 |
| Resistencia a la compresión (MPa) | 90+ | 120+ | 150+ | 2000+ | 2250+ | 180+* |
La dureza es la propiedad que tiene mayores consecuencias inmediatas en las aplicaciones de molienda. Con una dureza según la escala de Mohs cercana a la del corindón y solo superada por el diamante, el nitruro de boro cúbico y el carburo de silicio, las esferas de alúmina pueden desgastar eficazmente la gran mayoría de los minerales industriales y las materias primas cerámicas. Su elevada densidad, que oscila entre 3,27 y más de 3,90 g/cm³, proporciona la masa suficiente para generar una energía cinética de impacto dentro de un molino rotativo, lo que garantiza una reducción eficaz del tamaño de las partículas. Aunque su densidad es inferior a la de las bolas de acero —aproximadamente 7,8 g/cm³—, las esferas de alúmina lo compensan con una dureza superior y una contaminación drásticamente reducida.
La baja tasa de desgaste constituye una ventaja económica determinante. Las esferas de alúmina de alta calidad presentan pérdidas por desgaste de tan solo 0,10%, lo que significa que, por cada tonelada de material procesado, solo se consume una fracción mínima de los medios de molienda. Esto alarga los intervalos de sustitución de los medios, reduce el tiempo de inactividad de la máquina y limita de forma decisiva la introducción de partículas extrañas en el flujo del producto. La absorción de agua prácticamente nula y la baja porosidad aparente de los grados prensados isostáticamente contribuyen además a la integridad estructural en condiciones de molienda en húmedo, evitando la degradación de los medios por la infiltración de líquidos.
Desde el punto de vista químico, las esferas de alúmina son esencialmente inertes en la mayoría de los entornos industriales. Con una resistencia a los ácidos superior al 98,5% y una resistencia a los álcalis superior al 95% en los grados de alta pureza, no reaccionan ni se disuelven en los materiales que procesan. Esto resulta especialmente importante en la fabricación de materiales electrónicos y de polvo para baterías, donde incluso una contaminación por trazas de hierro procedentes de los medios de acero puede hacer que lotes enteros queden inservibles. El contenido de óxido de hierro en las esferas de alúmina de alta pureza se mantiene normalmente por debajo del 0,01%, lo que las convierte en una solución libre de hierro y no magnética para aplicaciones sensibles a la contaminación.
Las propiedades térmicas amplían aún más la utilidad de las esferas de alúmina más allá de la molienda a temperatura ambiente. La temperatura máxima de servicio oscila entre aproximadamente 1480 °C para los grados inferiores y más de 1700 °C para las composiciones de alúmina 99%. Esta resistencia térmica, combinada con un coeficiente de expansión térmica de aproximadamente 8,0 × 10⁻⁶ por grado Celsius, hace que estas esferas sean adecuadas para su uso como soportes de lechos catalíticos en reactores de alta temperatura, incluidos los reformadores de vapor y los convertidores de desplazamiento en plantas de amoníaco e hidrógeno.
¿Cuáles son las principales aplicaciones industriales de las esferas de alúmina?
Las esferas de alúmina cumplen dos grandes funciones: por un lado, sirven como medios de molienda en molinos de bolas y molinos con agitación para la reducción del tamaño de las partículas en los sectores de la cerámica, la minería, los recubrimientos, la electrónica y los materiales para baterías; y, por otro, actúan como soportes inertes para catalizadores en reactores de lecho fijo, torres de adsorción y sistemas de secado dentro de las industrias petroquímica, de fertilizantes y de procesamiento de gas.
La aplicación como medios de molienda representa la mayor parte del consumo de esferas de alúmina. En la industria cerámica, las bolas de alúmina son el medio estándar para la molienda en seco y en húmedo de feldespato, cuarzo, caolín y otras materias primas utilizadas en la fabricación de pastas para azulejos, sanitarios y vajillas. Su mínima contaminación por hierro preserva la blancura y la translucidez de los productos cerámicos acabados, una cualidad que los medios de acero no pueden alcanzar. Del mismo modo, en la preparación de esmaltes y fritas, las esferas de alúmina garantizan una distribución uniforme del tamaño de las partículas y un desarrollo homogéneo del color en todos los lotes de producción.
La minería y el procesamiento de minerales representan otro ámbito de aplicación importante. Minerales como el carbonato cálcico, el silicato de circonio, el talco y la barita requieren una molienda fina para alcanzar los tamaños de partícula exigidos por las industrias transformadoras. Las esferas de alúmina, gracias a su alta densidad y dureza, permiten una reducción eficaz del tamaño de las partículas, al tiempo que resisten el desgaste abrasivo que degrada rápidamente otros medios alternativos. En la producción de polvo de cuarzo para las industrias del vidrio y de los semiconductores, se prefieren las bolas de molienda de alúmina por su capacidad para minimizar la contaminación por silicio y hierro, lo que mejora directamente la calidad del producto final de sílice.
Los sectores de la electrónica y el almacenamiento de energía se han convertido en consumidores cada vez más importantes de esferas de alúmina de alta pureza. Los materiales para los cátodos y ánodos de las baterías de iones de litio, como el óxido de litio y cobalto, el fosfato de litio y hierro y el grafito, deben molerse hasta alcanzar tamaños de partícula precisos a escala micrométrica en condiciones de limpieza escrupulosa. Los medios de molienda metálicos introducen hierro y otros contaminantes metálicos que comprometen el rendimiento electroquímico. Las bolas de alúmina de alta pureza, con un contenido de Al₂O₃ del 99,1 % o superior, ofrecen una alternativa no metálica y de bajo desgaste que cumple los estrictos requisitos de pureza del procesamiento de materiales para baterías. El mismo principio se aplica a la producción de polvos dieléctricos para condensadores cerámicos multicapa (MLCC) y de polvos de ferrita para componentes inductivos.
En los procesos petroquímicos y químicos, las esferas de alúmina inertes actúan como soportes del lecho catalítico, y no como medios de molienda. En los reactores de lecho fijo utilizados para el reformado catalítico, el hidrotratamiento, la síntesis de amoníaco y la producción de metanol, se coloca una capa de bolas de alúmina por debajo y por encima del lecho catalítico para proporcionar soporte mecánico, distribuir uniformemente el flujo de gas y líquido, y proteger el catalizador de daños físicos y contaminación. Para estas aplicaciones se especifican bolas inertes de alta alúmina con un contenido de Al₂O₃ de 95% a 99%, debido a su capacidad para soportar las altas temperaturas, presiones y atmósferas corrosivas —incluidos el hidrógeno, el vapor y los gases ácidos— características de las operaciones petroquímicas. El Se prevé que el segmento de las bolas cerámicas de alúmina inerte, por sí solo, alcance un tamaño de mercado mundial de aproximadamente 339 millones de dólares estadounidenses en 2033, con una tasa de crecimiento anual compuesto (CAGR) del 6,19%., impulsado por la demanda de las instalaciones de refinería de petróleo, procesamiento de gas natural y producción de fertilizantes.
Otras aplicaciones se extienden a los sectores de los recubrimientos, los pigmentos y los productos farmacéuticos. En la fabricación de pinturas y recubrimientos, las esferas de alúmina dispersan y muelen las partículas de pigmento para conseguir la intensidad de tintura, el poder cubriente y la uniformidad del color requeridos. Su estabilidad química garantiza que el proceso de molienda no altere la composición química del pigmento ni provoque decoloración. En la fabricación de productos farmacéuticos, los medios de alúmina se utilizan para la micronización de principios activos, donde debe evitarse estrictamente la contaminación metálica para cumplir con la normativa.
Cómo seleccionar el grado adecuado de esferas de alúmina para su aplicación
La elección del grado de las esferas de alúmina depende de cuatro factores principales: el nivel de pureza requerido del producto molido final, la dureza y la abrasividad del material que se va a procesar, la temperatura de funcionamiento del proceso y el equilibrio entre coste y rendimiento aceptable para la aplicación específica, siendo el grado de alúmina 92% el que ofrece el compromiso más ampliamente adoptado en la molienda industrial general.
Los requisitos de pureza deben ser el primer criterio de selección en el proceso de elección. Para aplicaciones en las que la tolerancia a la contaminación del producto es baja —como la cerámica electrónica, los materiales para baterías de litio y los esmaltes cerámicos de alta blancura—, no se recomienda utilizar un contenido de alúmina inferior a 95%. El grado 99%, aunque más caro, resulta imprescindible cuando es necesario mantener el contenido de hierro por debajo de 0,02% y el de sílice por debajo de 0,2%. Para la molienda general de pastas cerámicas, la molienda de minerales y la producción de cemento, donde se acepta un traspaso mínimo de sílice y hierro, los grados de alúmina de 75% a 92% proporcionan una dureza suficiente a un coste por tonelada procesada significativamente menor.
La dureza del material que se va a moler influye directamente en el contenido de alúmina necesario. Al procesar materiales relativamente blandos, como el carbonato cálcico, la arcilla o el talco, las esferas de alúmina de los grados 75% a 90% ofrecen una vida útil adecuada frente al desgaste. Sin embargo, en el caso de minerales abrasivos como el cuarzo, el feldespato, la arena de circón y el carburo de silicio, la mayor dureza y la menor tasa de desgaste de los grados de alúmina 92% a 95% resultan económicamente justificadas a pesar de su mayor precio de compra inicial. Un mayor contenido de alúmina reduce el coste a largo plazo por tonelada gracias a un menor consumo de medios y a sustituciones menos frecuentes.
La temperatura de funcionamiento impone restricciones adicionales. En la molienda en húmedo o en seco a temperatura ambiente, todos los grados de alúmina ofrecen un rendimiento estable. Sin embargo, en aplicaciones de soporte de lechos catalíticos, en las que las esferas se ven expuestas a temperaturas superiores a 1400 °C, solo los grados 95% y 99% ofrecen la refractariedad y la resistencia al ablandamiento necesarias. El grado 99% está indicado para los entornos de reactores a alta temperatura más exigentes, incluidos los reformadores secundarios y los reformadores de metano con vapor en plantas de amoníaco e hidrógeno, donde las temperaturas de funcionamiento se acercan o superan los 1500 °C.
El tamaño de las esferas de alúmina también es importante y viene determinado por el equipo de molienda y el tamaño de partícula deseado. Las esferas más pequeñas, en el rango de 0,5 mm a 5 mm, se utilizan en molinos de medios agitados y atritores para la molienda ultrafina hasta tamaños de partícula submicrónicos. Las esferas medianas, de entre 10 mm y 30 mm, son adecuadas para los molinos de bolas convencionales que procesan materias primas cerámicas y minerales. Las esferas grandes, de entre 40 mm y 80 mm o más, se emplean en las etapas de molienda gruesa de los molinos de cemento y en las capas de soporte de los lechos catalíticos, donde los diámetros mayores ayudan a distribuir el flujo de gas y evitan que las partículas de catalizador migren hacia abajo a través del lecho.
El análisis de la relación coste-rendimiento debe tener en cuenta todo el ciclo de vida, y no solo el precio de compra. Una comparación simplificada ilustra esta relación. Aunque una bola de alúmina 92% puede costar entre dos y tres veces más por tonelada que una bola de grado 75%, su índice de desgaste puede ser inferior a la mitad, lo que significa que dura más del doble y genera proporcionalmente menos contaminación. Para un fabricante de baldosas cerámicas que produce productos de alta blancura, el coste adicional de los medios de pulido queda más que compensado por la reducción de las tasas de defectos y la disminución del tiempo de inactividad necesario para su sustitución.
¿Cuáles son las perspectivas de mercado para las bolas cerámicas de alúmina?
Se prevé que el mercado mundial de bolas cerámicas de alúmina crezca desde aproximadamente 1.80 mil millones de dólares en 2025 hasta 3.50 mil millones de dólares en 2034, lo que representa una tasa de crecimiento anual compuesto (CAGR) del 7,69%, impulsado por la creciente demanda de los sectores de materiales para baterías, petroquímico y de cerámicas avanzadas, y con la región de Asia-Pacífico acaparando la mayor cuota tanto de producción como de consumo.
Varios estudios de mercado coinciden en que las bolas cerámicas de alúmina seguirán una sólida trayectoria de crecimiento durante la próxima década. La demanda constante de sectores tradicionales como la cerámica, el cemento y la minería constituye una base estable, mientras que las nuevas aplicaciones en el procesamiento de materiales para baterías de iones de litio, la fabricación de semiconductores y las tecnologías medioambientales aportan un impulso adicional al crecimiento. El cambio hacia los vehículos eléctricos y los sistemas de almacenamiento de energía ha incrementado sustancialmente el volumen de polvos de cátodo y ánodo que requieren una molienda fina libre de contaminación, lo que se traduce directamente en un mayor consumo de medios de molienda de alúmina de alta pureza.
El segmento de las bolas cerámicas de alúmina inerte, que desempeñan funciones de soporte de catalizadores en las industrias del petróleo y el gas, petroquímica y de fertilizantes, sigue una tendencia de crecimiento paralela. Los ingresos globales por bolas cerámicas de alúmina inerte se estimaron en aproximadamente 1.05 mil millones de RMB (unos 144 millones de USD) en 2025, con previsiones que apuntan a alcanzar los 1.374 mil millones de RMB en 2032, con una tasa de crecimiento anual compuesto (CAGR) del 3,91 %. El mercado se caracteriza por un modelo de demanda basado en consumibles y en la sustitución, ya que las bolas inertes de los lechos de los reactores requieren una sustitución periódica durante las paradas de mantenimiento de las plantas. Los proyectos a gran escala de refinerías y petroquímicas, especialmente en Asia y Oriente Medio, siguen generando volúmenes de adquisición sostenidos.
Desde el punto de vista geográfico, la región de Asia-Pacífico domina tanto la producción como el consumo de esferas de alúmina. Solo China representa una parte sustancial de la capacidad de fabricación mundial, con los principales núcleos de producción situados en las provincias de Shandong, Jiangxi y Guangdong. La región se beneficia de una cadena de suministro integrada que abarca la extracción de bauxita, el refinado de alúmina, el procesamiento de polvo cerámico y la fabricación de productos finales en los sectores de la cerámica, la electrónica y los productos químicos. Norteamérica y Europa representan mercados maduros e impulsados por la tecnología, en los que la demanda se inclina hacia grados de mayor pureza utilizados en la fabricación avanzada y en aplicaciones químicas especializadas.
Varias tendencias están configurando el panorama competitivo. Se observa un cambio claro hacia los grados con mayor contenido de alúmina, ya que los usuarios finales reconocen cada vez más las ventajas en cuanto al coste total de propiedad que ofrecen las bolas de alúmina de los grados 92% a 99% frente a las alternativas de menor pureza. Los fabricantes están invirtiendo en equipos avanzados de prensado isostático y en controles de sinterización de precisión para producir esferas con estructuras de grano más fino, menor porosidad y un rendimiento más uniforme. La personalización para aplicaciones especializadas, como las bolas cerámicas de grado biomédico y las esferas de pureza ultraalta para el procesamiento de semiconductores, representa una nueva frontera. Las normativas medioambientales que favorecen los medios de procesamiento no metálicos, reciclables y de baja contaminación refuerzan aún más la trayectoria de la demanda a largo plazo de los productos de esferas de alúmina.
